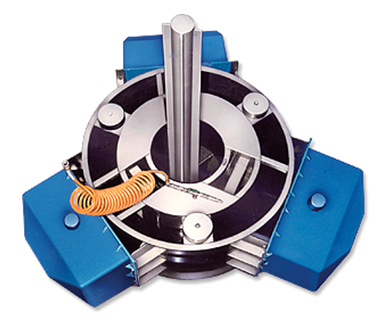

上澄水排出装置

駆動電力不要!!　維持管理コスト削減!!

本装置は、回分式活性汚泥処理装置の回分槽に設置し、活性汚泥沈殿後の上澄水（処理水）を水面から排出する装置です。 本装置は、水面上に浮かんだ状態で自然流下により上澄水を排出するもので、水面追従のため駆動装置を必要としないことに特長があります。
また、曝気工程では、吸込口（排出口）を水面上のリフトアップし、槽内の活性汚泥混合液等の流出を防止できる構造になっています。

特長

1.フロート式のため、水位変動に自在に対応可能

水位が変動しても、常に水面に追従し、不用意な排出を行うことはありません。

2.水面追随式のため、駆動電力が不要

エアリフト弁を大気解放にすることにより、リフトダウンし排出を行います。
排出は、装置が自重にて降下することで行われ、排出停止時はエアリフト機構により装置が上昇し停止します。

3.シンプル構造なので、故障が少ない

駆動装置を有せず、機械要素・摺動部が少ないため故障しにくいです。

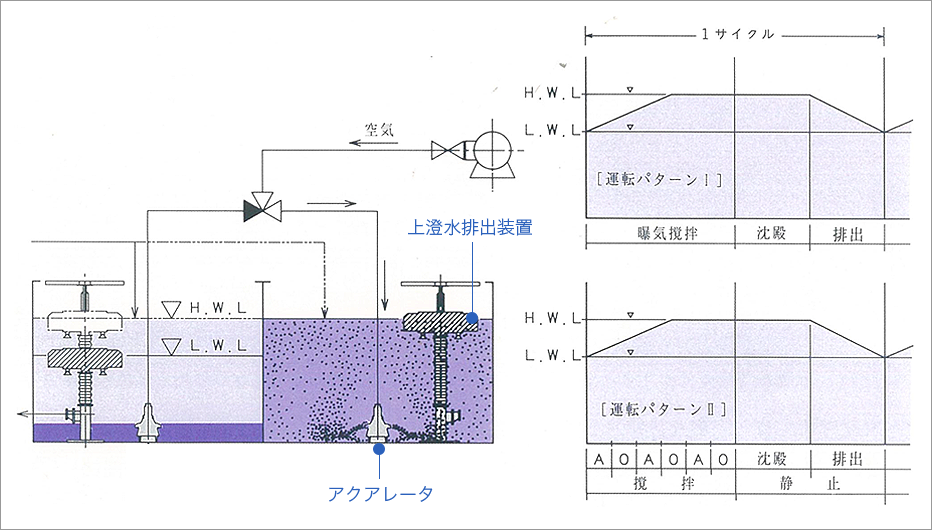

回分式活性汚泥法フロー

従来の曝気装置からの移行

本装置は、曝気装置本体と周辺機器から構成されています。

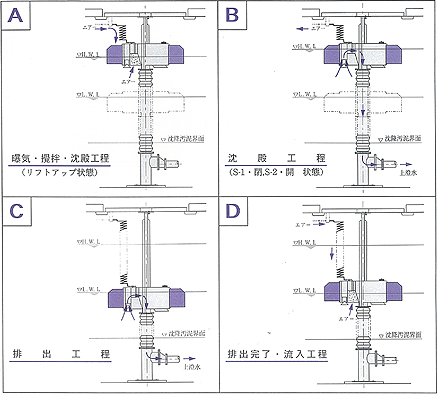

動作図

動作要領

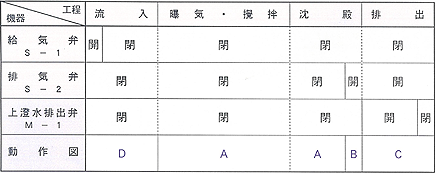

作動フロー例

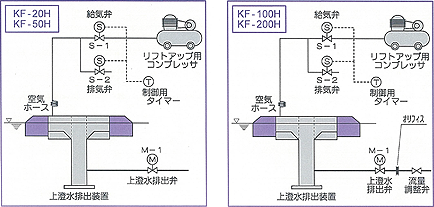

必要な周辺機器

本装置の作動には、次の周辺機器が必要です。

導入実績・事例

各自治体（各地方公共団体）、ほか
